信息詳情

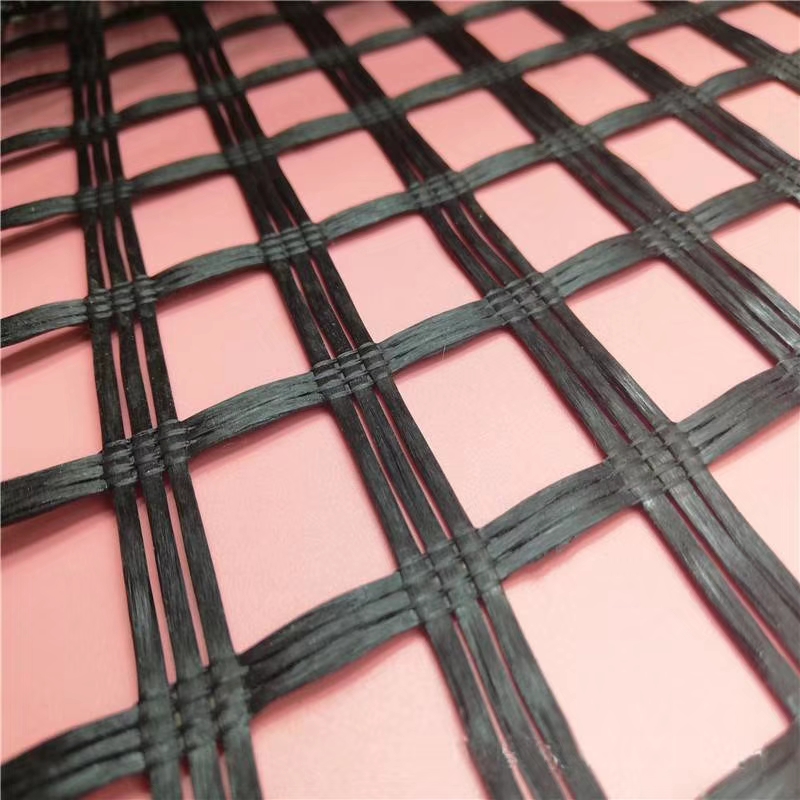

玻璃纖維土工格柵以玻璃纖維無堿無捻粗紗為主要原料,采用一定的編織工藝制成的網(wǎng)狀結(jié)構(gòu)材料,為保護玻璃纖維和提高整體使用性能,經(jīng)過特殊的涂復處理工藝而形成新型優(yōu)良的土工基材。
玻璃纖維的主要成份是:氧化硅、是無機材料,其理化性能很穩(wěn)定,并具有強度大、模量高,很高的耐磨性和優(yōu)異的耐寒性,無長期蠕變;熱穩(wěn)定性好;網(wǎng)狀結(jié)構(gòu)使集料嵌鎖和限制;提高瀝青混合料的承重能力。因表面涂有特殊的改性瀝青使其具有兩重的復合性能,既有玻璃纖維的優(yōu)異性又有與瀝青混合料的相容性,較大地提高了土工格柵的耐磨性及抗剪切能力。

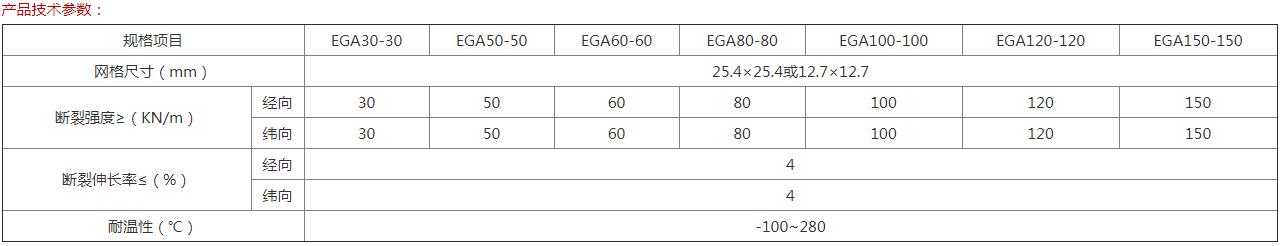

產(chǎn)品特性:
。1)高抗拉強度、低延伸率——玻纖土工格柵是以玻璃纖維為原料,具有很高的抗變形能力,斷裂延伸率小于3%。
。2)無長期蠕變——作為增強材料,具備在長期荷載的情況下抵抗變形的能力即抗蠕變性是較為重要的,玻璃纖維不會發(fā)生蠕變,這保證產(chǎn)品能夠長期保持性能!
。3)熱穩(wěn)定性——玻璃纖維的熔化溫度在1000℃以上,這確保了玻纖土工格柵在攤鋪作業(yè)中承受熱的穩(wěn)定性。
(4)與瀝青混合的相容性——玻纖土工格柵在后處理工藝中涂覆的材料是針對瀝青混合料設(shè)計的,每根纖維都被充分涂覆,與瀝青具有很高的相容性,從而確保了玻纖土工格柵在瀝青層中不會與瀝青混合料產(chǎn)生隔離,而是牢固的結(jié)合在一起!
。5)物理化學穩(wěn)定性——經(jīng)過特殊后處理劑進行涂覆處理,玻纖土工格柵能夠抵抗各類物理磨損和化學侵蝕,還能抵御生物侵蝕和氣候變化,保證其性能不受影響!
。6)集料嵌鎖和限制——由于玻纖土工格柵是網(wǎng)狀結(jié)構(gòu),瀝青混凝土中的集料可以貫穿其中,這樣就形成了機械嵌鎖。這種限制阻礙了集料的運動,使瀝青混合料在受荷載的情況下能夠達到更好的壓實狀態(tài),更高的承重能力,更好的荷載傳遞性能及較小的變形。
產(chǎn)品應用領(lǐng)域:

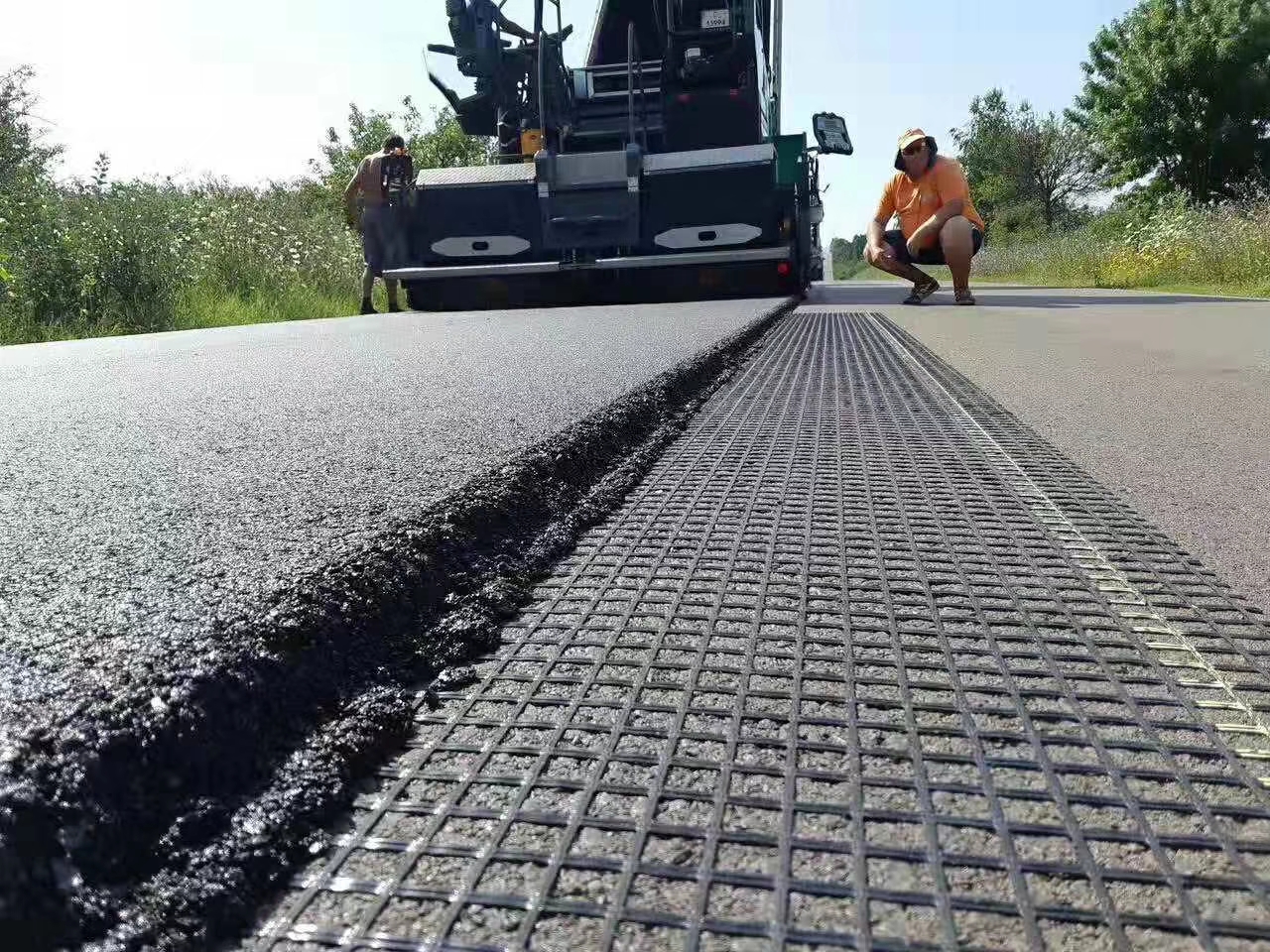

1.、適用于各種公路、鐵路、機場的路基增強路面增強。
2、適用于大型停車場和碼頭貨場等永久性承載的地基增強。
3、適用鐵路、公路的邊坡防護。
4、適用的涵洞增強。
5、適用于單向拉伸土工格柵增強后的土坡的二次增強,進一步增強土坡,防止水土流失。
6、礦山、坑道加固。
玻璃纖維土工格柵施工工藝:
。1)首先精確放出路基邊坡線,為了保證路基寬度,每側(cè)各加寬0.5m,把晾曬好的基底土進行整平后用25T振動壓路機靜壓兩遍,再用50T震壓四遍,不平整的地方人工配合整平。
(2)鋪墊0.3m厚的中(粗)砂,人工配合機械整平后,25T的振動壓路機靜壓兩遍。

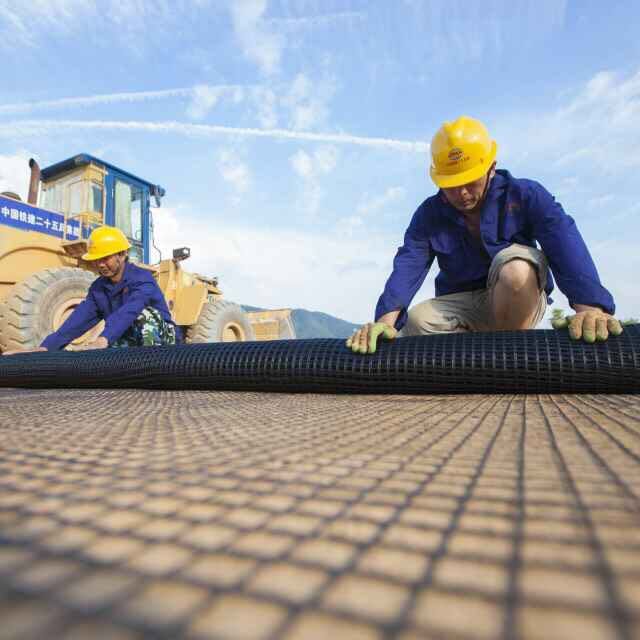

(3)鋪設(shè)土工格柵,土工格柵鋪設(shè)時底面應平整、密實,一般應平鋪,拉直、不得重疊,不得卷曲、扭結(jié),相鄰的兩幅土工格柵需搭接0.2m,并沿路基橫向?qū)ν凉じ駯糯罱硬糠置扛?米用8號鐵絲進行穿插連接,并在鋪設(shè)的格柵上,每隔1.5-2m用U型釘固定于地面。
。4)首層土工格柵鋪好后,開始填設(shè)下一層0.2m厚的中(粗)砂,方法:汽車運砂到工地卸于路基一側(cè),而后用推土機向前趕推,先把路基兩側(cè)2米范圍內(nèi)填筑0.1m后,把首層土工格柵折翻上來再填上0.1米的中(粗)砂,禁止兩側(cè)向中間填筑和推進,禁止各種機械在沒有填筑中(粗)砂的土工格柵上通行作業(yè),這樣能保證土工格柵平整,不起鼓,不起皺,待下一層中(粗)砂平整后,要進行水平測量,防止填筑厚度不均勻,待抄平無誤后用25T振動壓路機靜壓兩遍。
。5)次層土工格柵施工方法同首層方法一樣,末了再填筑0.3m的中(粗)砂,填筑方法同首層一樣,用25T壓路機靜壓兩遍后,這樣路基基底加固就處理完畢。
(6)在第三層中(粗)砂碾壓好后,沿線路縱向在邊坡兩側(cè)各鋪設(shè)土工格柵兩幅,搭接0.16m,并用同樣方法連接好,然后開始土方施工作業(yè),鋪設(shè)土工格柵進行邊坡防護,須每層測量出鋪設(shè)的邊線,每側(cè)要保證邊坡整修后土工格柵埋于邊坡內(nèi)0.10m。
。7)邊坡土工格柵每填筑兩層土,即厚度0.8m時就需兩側(cè)同時鋪設(shè)一層土工格柵,然后以此類推,直至鋪到路肩表面土下。
。8)路基填筑好后,及時進行邊坡整修,并進行坡腳的干砌片石防護,對該段路基除每側(cè)加寬0.3m外,并預留1.5%的沉落量。
